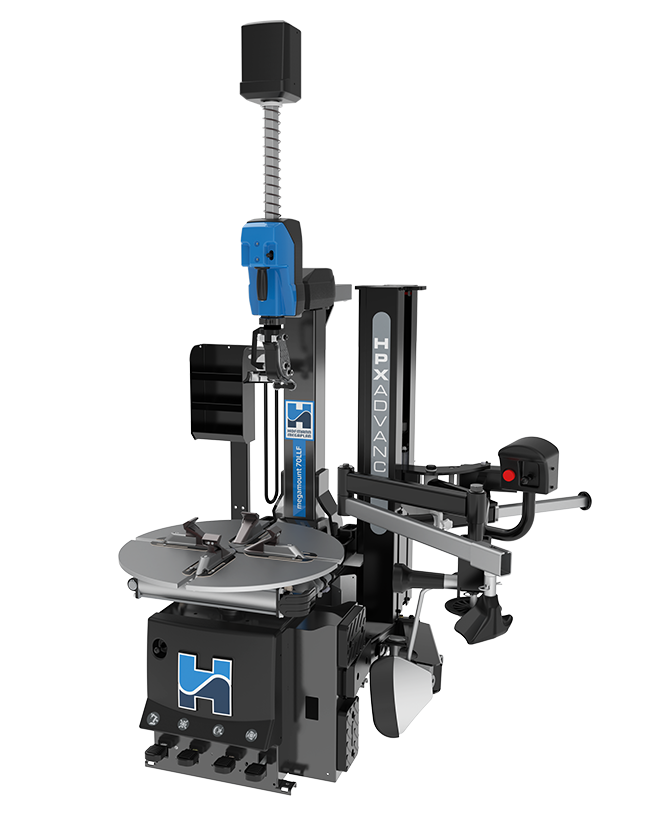

megamount 70LLF
Hebelloses automatisches Reifenmontiergerät mit HPX-ADV und Helper Arm
Die MM70LLF ist eine hochentwickelte, vollautomatische Reifenmontiermaschine von Hofmann Megaplan, entwickelt und gefertigt in Italien. Sie verfügt über ein hebelloses Demontagesystem (Leverless-System), das die Belastung für Bediener und Reifen deutlich reduziert und ein hohes Maß an Sicherheit gewährleistet. Der verstärkte Drehteller spannt Felgen von 12″ bis 27″, während der ergonomisch ausgelegte Abdrückarm Räder bis zu einer Breite von 17″ bearbeiten kann. Das Motoinverter-System steuert den Motor und ermöglicht eine stufenlose Drehzahlregelung von 0 bis 16 U/min bei gleichzeitig geringem Energieverbrauch. Die Maschine verfügt über einen verstärkten Grundrahmen mit stabiler Vertikalsäule sowie einem 60 x 60 mm starken Horizontalarm für maximale Steifigkeit und Stabilität. Zudem ist sie mit einem gleichzeitigen vertikalen und horizontalen Arretierungssystem des Montagearms ausgestattet. Der vertikale Arm besitzt einen Federrückholmechanismus. Zusätzlich ist ein pedalgesteuertes Befüllsystem mit integrierten Sicherheitsvorrichtungen vorhanden.
Die Assistenzsysteme HPX-ADVANCE und HELPER ARM gehören zur Serienausstattung und erhöhen die Funktionalität sowie den Bedienkomfort.
Die hebellose Demontageeinheit mit doppelter Felgenabstützung reduziert den Kraftaufwand des Bedieners sowie die Beanspruchung des Reifens und gewährleistet gleichzeitig maximale Sicherheit bei der Handhabung problematischer Reifen.
Der extrem robuste, selbstzentrierende Spannteller (14 mm) mit einem Spannbereich von 12” bis 27” arbeitet mit einem Direktspannsystem über Druckluftzylinder mit 80 mm Durchmesser und gewährleistet so eine optimale Aufspannung aller Felgentypen. Die speziell konzipierte Tellerform erleichtert das Abdrücken der zweiten Reifenseite.
Ergonomischer Reifenabdrücker mit verstellbarem Arm für die Bearbeitung von Rädern mit einer Reifenbreite von bis zu 17”.
Stufenlose Regelung der Motordrehzahl von 0 bis 16 U/min über Motorinverter. Motorfern installierte Inverter-Baugruppe zur Vermeidung von Vibrations- und Überhitzungsproblemen. Gewährleistet einen niedrigen Energieverbrauch dank intelligenter Standby-Funktion. Hohe Zuverlässigkeit und Sicherheit mit automatischer Alarmquittierung und Pedalrücksetzung in Grundstellung (keine Stromunterbrechung erforderlich).
Pedalbetätigte Reifenbefüllung, Druckmesser und Fülldruckbegrenzung nach CE-Norm.
Technical data
| Spannbereich | 12” ÷ 27” (min ÷ max) |
| Einspannen innen | 14” - 27” |
| Einspannen aussen | 12” - 24” |
| Maximaler Raddurchmesser | 1170 mm (46”) |
| Maximaler Radbreite | 430 mm (17”) |
| Abdrückkraft | 15000 N |
| Einphasenmotor | 1.5 kW (Inverter) 230V 50-60Hz |
| Drehgeschwindigkeit | 0 -16 rpm (1ph - Inverter) |
| Betriebsdruck | 8 - 10 bar (116 - 145 psi) |
| Sonore geräuschpegel | < 70 ± 3 dB (A) |
| Nettogewicht | 285 kg |
Accessories
HPX-ADVANCE
Seitlicher Hilfsmontagearm mit zwei Wulsniederhalter Rollen und pneumatischer Arretierung.
HELPER ARM
Zusätzlicher mit laufender niederhalter.
Frontschutz LL Montagekopf
Satz Hebellose-Montagekopf-Alufelgenschutz (x2 front).
Satz Spannklauen-Alufelgenschutz
Satz Spannklauen-Alufelgenschutz (4 Stk).
Hinterchutz LL Montagekopf
Satz Hebellose-Montagekopf-Alufelgenschutz (x2 hintere).
Abdrückschaufel-schutz
Abdrückschaufel-Schutz aus Kunststoff.
Ablagefach
Seitlicher Werkzeughalter.
Felgenschutz
Felgenschutz aus Kunststoff.
Radheber
Radheber mit einer Tragfähigkeit bis zu 75 kg.
Rollbrett
Rollbrett zur Erleichterung der Wulstabdruckarbeit.
Befüllungs-Kit
Externes an der Maschine zu montieren Befüllungs-Kit für Tubless Reifen einschließlich Lufttank.
Ausziehbarer Wulstniederhalter
Ausziehbarer Wulstsniederhalter mit Zugsystem.
Spannklauensatz für Motorradfelgen
Spannklauensatz für Motorradfelgen 14” – 24”.
Spannklauensatz für Motorrollerfelgen
Spannklauensatz für Motorrollerfelgen 8″-14″.
WDK kit (leverless)
WDK-Kit für Hebellose Geräte mit Kunststoffspachtel , Handbuch, Felgenhornschutz und Wulstniederhalter RFT.
Handgriffsteuerung
Wulstabdrückvorgnag über Handriff an Abdrückschaufel anstelle von Pedal.
Tyreshop 4.0 kit
Kit bestehend aus PLC mit 4,3” Touchscreen und Tyreshop 4.0 Software. Verbindung über LAN oder Wi-Fi.
Wulstklemme
Wulstklemme RFT/UHP.
FLEX Drehteller
Drehteller mit verstellbaren Spannklauen (Spannbereich 10″–27″) als Ersatz für den Standard-Drehteller (12″–27″).
Vorderer Radheber
Vorderer Radheber.
